Aké sú metódy zapojenia ističov DC?

2025-07-07

V systémoch napájania jednosmerného napájania, ako sú nové výroby energie, železničné tranzity a dátové centrá, sú ističe jednosmerných obvodov základným zariadením, aby sa zabezpečila bezpečnosť obvodu. Ich metódy zapojenia priamo ovplyvňujú stabilitu systému a účinnosť ochrany porúch. Podľa aplikačných scenárov a charakteristík záťaže,Ističe DCsú rozdelené hlavne na jednopólové zapojenie, dvojpólové zapojenie, zapojenie krúžku a zmiešané zapojenie. Každá metóda má jedinečné technické výhody a rozsah aplikácie.

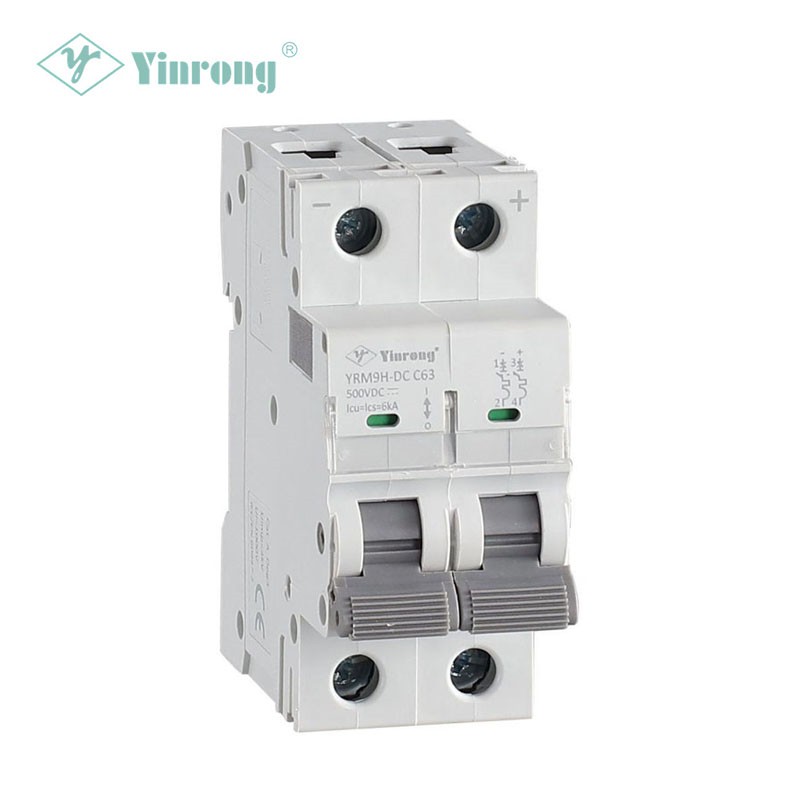

DC Circuit Breaker

Jednopólové zapojenie: jednoduché a efektívne základné riešenie

Jednodulárne zapojenie je najbežnejšou metódou pripojenia jednosmerného konania. Ovláda pozitívnu alebo negatívnu čiaru pomocou jedného ističa a bežne sa používa v nízko napätí distribučných systémov DC DC. V strunovom meniči solárnej fotovoltaickej výroby energie je istič s jedným pólom pripojený v sérii s kladnou čiarou. Ak dôjde k nadprúdovej alebo skratovej poruche, je možné rýchlo odrezať poruchový obvod. Táto metóda má jednoduchú štruktúru a nízke náklady, ale nemôže súčasne izolovať pozitívne a negatívne póly. Musí sa použiť s zariadením na ochranu uzemňovania. Je vhodný pre scenáre, ktoré sú citlivé na priestor a náklady, napríklad systémy ukladania domácej energie.

Bipolárne zapojenie: vysoká bezpečnosť úplnej ochrany

Bipolárne zapojenie používa dva ističe na riadenie pozitívnych a negatívnych čiary, ktoré môžu realizovať súčasné rezanie pozitívnych a negatívnych pólov, čo výrazne zlepšuje schopnosť izolácie poruchy. V systéme trakčného napájania v mestskej železničnej tranzite je bipolárny istič pripojený v sérii s pozitívnymi a negatívnymi pólmi kontaktnej siete. Ak dôjde k skratovému obvodu alebo uzemnenej poruche fázy na fázu, môže rýchlo odrezať celkový prúd, aby sa zabránilo šíreniu poruchy. V porovnaní s unipolárnym zapojením je bipolárne riešenie bezpečnejšie, ale náklady na zariadenie a požiadavky na inštalačné priestory sa zvyšujú. Je vhodný pre vysokonapäťové a veľkokapacitné DC systémy, ako je napríklad vysokonapäťový prenos jednosmerného prúdu (HVDC) konvertorové stanice.

Kruhové zapojenie: Redundantný dizajn zaisťuje nepretržité napájanie

Kruhové zapojenie spája viac ističov jednosmerných jedál do siete s uzavretou slučkou a realizuje redundanciu napájania pomocou segmentovaného riadenia. V systéme DC neprerušiteľného napájacieho zdroja (DC UPS) v dátovom centre umožňuje kruhové zapojenie ostatných ističov automaticky zatvárať a udržiavať napájanie, keď zlyhá akýkoľvek istič, čo výrazne zlepší spoľahlivosť systému. Táto metóda je potrebné kombinovať s inteligentnými stratégiami riadenia na monitorovanie stavu každého ističa v reálnom čase a rýchlo prepínať. Často sa používa v scenároch s extrémne vysokými požiadavkami na kontinuitu napájania, ale zložitosť zapojenia a kontrolné náklady sú vysoké.

Hybridné zapojenie: prispôsobené prispôsobenie komplexným potrebám

Pre komplexné pracovné podmienky kombinuje hybridné zapojenie viacerých metód na dosiahnutie funkčnej komplementarity. Napríklad v lodi DC Power Grid používa hlavné napájacie vedenie napájania bipolárne zapojenie na zaistenie bezpečnosti, zatiaľ čo vetva sekundárnej zaťaženia používa jednopólové zapojenie na zníženie nákladov; Niektoré nové energetické projekty mikrogrid kombinujú kruhové zapojenie s bipolárnymi ističmi, aby zohľadnili redundantné napájanie a ochranu s úplným pólom. Hybridné zapojenie je potrebné prispôsobiť podľa topológie systému, charakteristík záťaže a požiadaviek na ochranu, ktoré testujú komplexné možnosti riešenia inžinierskeho tímu.

S rýchlym rozvojom nového energetického priemyslu,Istič DC Technológia zapojenia sa vyvíja smerom k integrácii a inteligencii. Nová generácia ističov podporuje diaľkové monitorovanie a predsudky poruchy prostredníctvom vstavaných senzorov a komunikačných modulov as optimalizovanými riešeniami zapojenia môže ďalej zlepšiť účinnosť bezpečnosti a prevádzky a údržby DC systému. Pri výbere a navrhovaní musia podniky komplexne zvážiť úroveň napätia systému, charakteristiky zaťaženia a hospodárnosť a zvoliť najvhodnejšie riešenie zapojenia, aby sa vytvorila pevná obranná línia pre stabilnú prevádzku elektrického systému.
