Aký je rozdiel medzi DC MCB a DC MCCB v ochrane obvodu?

Vnútri elektrickej miestnosti veľkej solárnej farmy lemujú steny rady ochranných zariadení. Niektoré sú kompaktné jednotky namontované na DIN lištu; iné sú väčšie, robustnejšie zariadenia priskrutkované do panelov. Údržbár, ktorý má za úlohu vylepšiť ochranný systém, hľadí na katalóg a je zmätený jemnými rozdielmi medzi dvoma produktmi, ktoré majú podobné funkcie. Voľba medzi DC MCB (Miniature Circuit Breaker) a DC MCCB (Molded Case Circuit Breaker) môže mať významný vplyv na bezpečnosť systému, spoľahlivosť a náklady – no mnohí inžinieri sa snažia tento rozdiel formulovať. Tento zmätok je nákladný: výber nesprávneho zariadenia môže viesť k nepríjemnému vypínaniu, nedostatočnej ochrane pred poruchami alebo nadmerným výdavkom na zbytočnú kapacitu.

Hlavný rozdiel medzi DC MCB a DC MCCB spočíva v ich aplikácii, konštrukcii a kapacite prerušenia. DC MCB je kompaktné, jednopólové alebo viacpólové zariadenie určené pre nízkonapäťové jednosmerné obvody, ktoré sa zvyčajne nachádzajú v menších solárnych fotovoltaických systémoch, batériách a ovládacích paneloch. Je dimenzovaný na prúdy do 125A a vypínacie kapacity do 10kA. Naproti tomu DC MCCB je väčšie, robustnejšie zariadenie určené pre aplikácie s vyšším napätím a vyšším prúdom, ako sú hlavné distribučné panely, veľké batérie a priemyselné DC systémy. Je dimenzovaný na prúdy od 63A do 800A alebo viac, s vypínacou schopnosťou presahujúcou 25kA. Tento článok podrobne rozoberie rozdiely – od mechanizmov zhášania oblúka až po charakteristiky vypnutia – a poskytne jasný návod na výber toho správnehoDC ističpre vašu konkrétnu aplikáciu.

Obsah

• 1. Čo je DC MCB a kde sa používa?
• 2. Čo je DC MCCB a kde sa používa?
• 3. Aké sú základné rozdiely medzi DC MCB a DC MCCB?
• 4. Prečo sú prerušovacie mechanizmy odlišné?
• 5. Ako sa medzi nimi líšia vypínacie krivky a selektivita?
• 6. Ako vybrať správny jednosmerný istič pre vašu aplikáciu?
• 7. Často kladené otázky (FAQ)
• 8. Záver

1. Čo je DC MCB a kde sa používa?

DC MCB alebo jednosmerný prúdový miniatúrny istič je kompaktné elektrické ochranné zariadenie na DIN lištu určené na ochranu nízkonapäťových jednosmerných obvodov pred nadprúdom a skratovými poruchami. Je to ekvivalent DC všadeprítomného AC MCB, ktorý sa nachádza v každom obytnom a komerčnom elektrickom paneli. DC MCB je dôležitou súčasťou ochranného reťazca fotovoltaických systémov, batérií, elektrických vozidiel a iných zariadení napájaných jednosmerným prúdom. Jeho primárnou funkciou je automatické odpojenie obvodu, keď prúd prekročí vopred stanovenú prahovú hodnotu, čím sa zabráni poškodeniu káblov, komponentov a zariadení.

Typická konštrukcia DC MCB obsahuje sadu pevných a pohyblivých kontaktov, oblúkovú komoru, bimetalový pásik na tepelnú ochranu (preťaženie) a elektromagnetickú cievku na okamžitú magnetickú ochranu (skrat). Zariadenie je umiestnené v lisovanom izolačnom puzdre, zvyčajne s hodnotením 1P, 2P, 3P alebo 4P, aby sa prispôsobili rôznym konfiguráciám systému. Vypínací mechanizmus je navrhnutý tak, aby reagoval na trvalé preťaženie (tepelné) a rýchle prúdové rázy (magnetické). DC MCB sa vyznačuje malými rozmermi, modulárnym dizajnom a jednoduchou inštaláciou.

Jednosmerné MCB sa zvyčajne používajú v nasledujúcich aplikáciách: ochrana PV reťazcov (chráni jednotlivé reťazce solárnych panelov pred spätným prúdom a poruchami), ochrana zlučovacej skrinky (agreguje viacero reťazcov a poskytuje nadprúdovú ochranu), ochrana batérie (chráni batérie pred skratmi a nadmerným vybitím), DC distribučné panely (chránia vetvové obvody v DC napájacích systémoch) a nabíjacie zariadenia elektrických vozidiel (poskytujú ochranu pre DC nabíjacie obvody). V typickej solárnej inštalácii je DC MCB inštalovaný na každom FV reťazci, aby izoloval chyby a zabránil im ovplyvňovať zvyšok systému. OZhejiang Galaxy Fuse Co., Ltd., naše produkty DC Circuit Breaker, vrátane variantov MCB a MCCB, sú navrhnuté tak, aby spĺňali prísne požiadavky moderných solárnych a batériových aplikácií.

2. Čo je DC MCCB a kde sa používa?

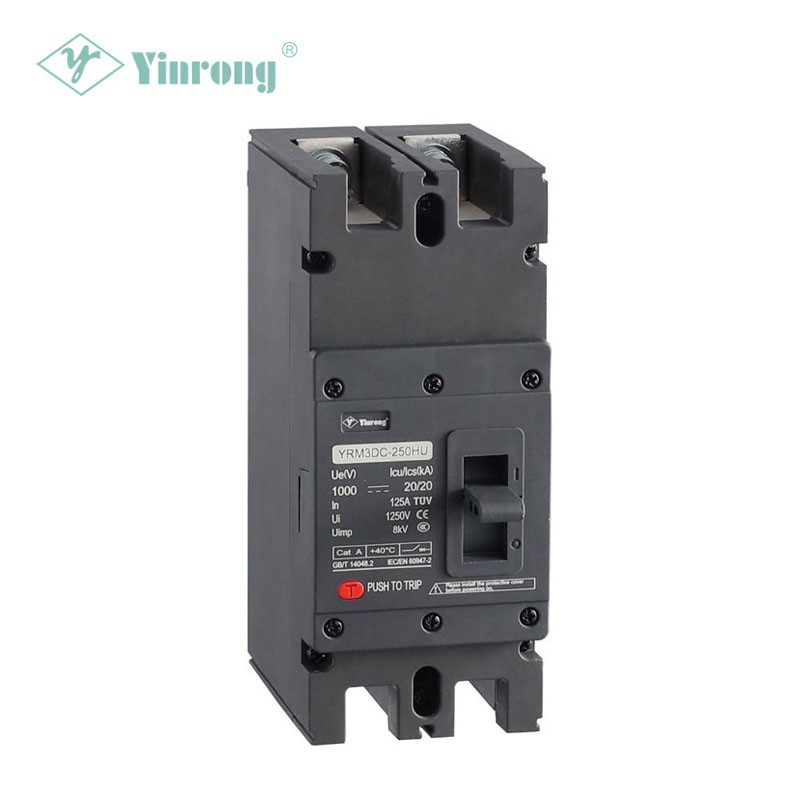

DC MCCB alebo DC MCCB alebo DC istič je väčšie, robustnejšie elektrické ochranné zariadenie určené pre aplikácie s vyšším prúdom a vyšším napätím DC. Zdieľa rovnakú základnú funkciu ako DC MCB – na ochranu obvodov pred nadprúdom a skratmi – ale je navrhnutý tak, aby zvládal výrazne vyššie elektrické zaťaženie a poruchové prúdy. Pojem "lisované puzdro" sa vzťahuje na robustný, izolačný kryt, v ktorom sú umiestnené vnútorné komponenty, ktoré poskytujú ochranu proti prachu, vlhkosti a mechanickým nárazom. DC MCCB je kritickým komponentom v hlavných distribučných paneloch priemyselných a komerčných DC systémov.

Konštrukcia DC MCCB je podstatnejšia ako konštrukcia DC MCB. Má väčšie kontakty, robustnejšiu oblúkovú komoru a výkonnejší ovládací mechanizmus. Oblúková komora je navrhnutá tak, aby zvládla vyššiu energiu spojenú s prerušením väčších jednosmerných prúdov a napätí. Vypínacia jednotka môže byť pevná alebo vymeniteľná a zariadenie môže ponúkať nastaviteľné nastavenia spúšte pre väčšiu flexibilitu. Jednosmerný MCCB je tiež vybavený výkonnejšou technológiou zhášania oblúka, ktorá často využíva kombináciu magnetickej vyfukovacej cievky a deiónových platní na vtlačenie oblúka do oblúkovej komory, kde sa ochladí a zhasne.

DC MCCB sa zvyčajne používajú v nasledujúcich aplikáciách: hlavné DC distribučné panely (slúžiace ako primárne ochranné zariadenie pre celý DC systém), veľké batériové banky (chrániace hlavnú batériovú zbernicu pred poruchami), priemyselné jednosmerné pohony a ovládače motorov (chrániace jednosmerné napájanie veľkých motorov), systémy UPS (poskytujúce ochranu pre jednosmernú zbernicu) a veľké solárne fotovoltaické systémy (slúžiace ako hlavné jednosmerné odpojovacie a ochranné zariadenie). Vo veľkej solárnej farme je DC MCCB často inštalovaný na výstupe zlučovacieho boxu alebo na DC distribučnom paneli, čím poskytuje ochranu pre celé pole. Naša továreň v Zhejiang Galaxy Fuse Co., Ltd. vyrába jednosmerné ističe aj ističe jednosmerného prúdu, aby sme zaistili, že naši zákazníci budú mať pre svoje aplikácie kompletný rad možností jednosmerného ističa.

3. Aké sú základné rozdiely medzi DC MCB a DC MCCB?

Rozdiely medzi DC MCB a DC MCCB sú značné a možno ich zoskupiť do troch širokých kategórií: prúd a napätie, fyzická konštrukcia a veľkosť a aplikácia. Najviditeľnejším rozdielom je menovitý prúd a napätie. DC MCB je všeobecne dimenzovaný pre prúdy do 125A a napätia do 1000V DC, zatiaľ čo DC MCCB dokáže zvládnuť prúdy od 63A do 800A alebo viac a napätie do 1500V DC alebo vyššie. Tento rozdiel v hodnotení určuje fyzickú veľkosť zariadení: DC MCCB je výrazne väčší a ťažší ako DC MCB, čo odráža jeho väčšiu kapacitu. Aktuálne hodnotenie nie je len číslo; určuje kapacitu prerušenia – maximálny poruchový prúd, ktorý môže zariadenie bezpečne prerušiť.

Výrazne sa líši aj fyzická konštrukcia. DC MCB je kompaktné, modulárne zariadenie, ktoré sa zvyčajne montuje na DIN lištu. DC MCCB je väčšie, robustnejšie zariadenie, ktoré je často priskrutkované na panel alebo namontované pomocou špeciálnych konzol. DC MCCB má väčšie kontakty, výkonnejšiu oblúkovú komoru a silnejší ovládací mechanizmus. Oblúková komora DC MCCB je navrhnutá tak, aby zvládla vyššiu energiu spojenú s prerušením väčších jednosmerných prúdov a napätí. Často obsahuje magnetickú vyfukovaciu cievku, ktorá vytvára magnetické pole, ktoré tlačí oblúk do oblúkovej komory, kde je ochladzovaný a zhášaný deionovými platňami. Toto je zásadný rozdiel v procese prerušenia.

Aplikácia je ďalším hlavným rozlišovacím faktorom. Jednosmerné ističe sa zvyčajne používajú vo vedľajších obvodoch a aplikáciách s nízkym výkonom, zatiaľ čo ističe jednosmerného prúdu sa používajú v hlavných distribučných paneloch a aplikáciách s vysokým výkonom. Výber medzi týmito dvoma závisí od prúdu a napätia obvodu, dostupného poruchového prúdu a požiadaviek systému. Nasledujúca tabuľka sumarizuje kľúčové rozdiely medzi DC MCB a DC MCCB.

Pochopenie týchto rozdielov je nevyhnutné pre výber správneho DC ističa pre danú aplikáciu. V Zhejiang Galaxy Fuse Co., Ltd. máme komplexný sortiment oboch typov a úzko spolupracujeme s našimi zákazníkmi, aby sme zabezpečili, že si vyberú ten správny produkt pre ich špecifické potreby.

4. Prečo sú prerušovacie mechanizmy odlišné?

Aby sme pochopili, prečo sa prerušovacie mechanizmy DC MCB a DC MCCB líšia, musíme najprv preskúmať fyziku prerušenia jednosmerného prúdu. V obvode jednosmerného prúdu nemá prúd prirodzený bod prechodu nulou, ako je tomu v obvode striedavého prúdu. Keď sa jednosmerný istič otvorí v poruchových podmienkach, medzi kontaktmi sa vytvorí oblúk a tento oblúk musí byť zhasnutý, aby sa prerušil prúd. Jednosmerný oblúk je udržiavaný energiou obvodu a bude horieť, kým nebude fyzicky nútený zhasnúť. To je jeden z dôvodov, prečo je DC ochrana náročnejšia ako AC ochrana.

V DC MCB je oblúk zhasnutý kombináciou napínania a chladenia. Keď sa kontakty otvoria, oblúk sa vtiahne do oblúkovej komory, ktorá pozostáva zo série deionových dosiek. Deionové dosky sú kovové dosky, ktoré rozdeľujú oblúk na sériu menších oblúkov, ktoré sa potom ochladia a zhasnú. Oblúk sa tiež natiahne, keď sa kontakty naďalej oddeľujú, čím sa zvyšuje jeho odpor a znižuje sa prúd. Oblúková komora DC MCB je však relatívne malá a jej schopnosť zvládnuť vysokoenergetické oblúky je obmedzená. To je dôvod, prečo majú DC MCB relatívne nízku vypínaciu kapacitu, zvyčajne do 10 kA.

V DC MCCB je mechanizmus zhášania oblúka sofistikovanejší a výkonnejší. Hlavným rozdielom je zahrnutie magnetickej vyfukovacej cievky. Táto cievka je zapojená do série s obvodom a generuje silné magnetické pole, keď dôjde k poruche. Toto magnetické pole tlačí oblúk do špeciálne navrhnutej oblúkovej komory, ktorá je väčšia a robustnejšia ako oblúková komora DC MCB. Oblúková komora obsahuje sériu deionových dosiek a oblúkových bežcov, ktoré napínajú a ochladzujú oblúk, čím ho rýchlo uhasia. Magnetická vyfukovacia cievka zaisťuje rýchle vháňanie oblúka do oblúkovej komory, čím zabraňuje poškodeniu kontaktov a zaisťuje spoľahlivé prerušenie. To je dôvod, prečo DC MCCB majú oveľa vyššiu vypínaciu kapacitu, často presahujúcu 25 kA.

Nasledujúca tabuľka poskytuje podrobné porovnanie mechanizmov prerušenia DC MCB a DC MCCB.

Magnetická vyfukovacia cievka je kritickou vlastnosťou DC MCCB a je to hlavný dôvod, prečo DC MCCB môže prerušiť výrazne vyššie poruchové prúdy ako DC MCB. V Zhejiang Galaxy Fuse Co., Ltd. navrhujeme a vyrábame oba typy DC ističov, čím zaisťujeme, že naše produkty spĺňajú najvyššie štandardy výkonu a spoľahlivosti pre každú aplikáciu.

5. Ako sa medzi nimi líšia vypínacie krivky a selektivita?

Vypínacie krivky a selektivita sú kritickými faktormi pri navrhovaní ochranného systému. Vypínacia krivka je grafické znázornenie prúdových a časových charakteristík ističa. Definuje reakciu zariadenia na preťaženie a skrat. Selektivita je schopnosť ochranného systému izolovať iba chybnú časť systému a zvyšok systému ponechať funkčný. Pochopenie vypínacích kriviek a charakteristík selektivity DC MCB a DC MCCB je nevyhnutné pre návrh koordinovaného ochranného systému, ktorý minimalizuje prestoje a maximalizuje bezpečnosť.

Jednosmerné MCB majú zvyčajne pevnú vypínaciu krivku, ktorá je navrhnutá tak, aby chránila rozvetvené obvody s relatívne nízkymi poruchovými prúdmi. Vypínacia krivka je kombináciou tepelného prvku na ochranu proti preťaženiu a magnetického prvku na ochranu proti skratu. Tepelný prvok je bimetalový pásik, ktorý sa pri zahrievaní prúdom ohýba, čo spôsobuje, že sa kontakty s časovým oneskorením otvoria. Magnetický prvok je cievka, ktorá vytvára magnetické pole úmerné prúdu. Pri vysokých prúdoch je magnetická sila dostatočná na okamžité vypnutie ističa. Vypínacia krivka DC MCB je definovaná jeho vypínacou triedou, ako je B, C alebo D, ktorá zodpovedá rôznym prahom magnetického vypnutia.

DC MCCB ponúkajú širšiu škálu možností vypínacích kriviek vrátane pevných a nastaviteľných vypínacích jednotiek. Vypínacia jednotka môže byť tepelno-magnetická, elektronická alebo kombinácia oboch. Elektronické spúšťacie jednotky sa často používajú vo väčších, sofistikovanejších DC MCCB, ktoré ponúkajú funkcie, ako sú nastaviteľné nastavenia spúšťania, zónovo selektívne blokovanie a komunikačné možnosti. Vypínacia krivka DC MCCB je zvyčajne flexibilnejšia a možno ju prispôsobiť špecifickým požiadavkám obvodu. Táto flexibilita je nevyhnutná na dosiahnutie selektivity v zložitých systémoch distribúcie energie. Nasledujúca tabuľka porovnáva vypínacie charakteristiky DC MCB a DC MCCB.

Selektivita sa dosahuje koordináciou vypínacích charakteristík pred a za ochrannými zariadeniami. Nadradené zariadenie sa musí vypnúť pri vyššom prúde a dlhšom čase ako nadradené zariadenie, aby sa zabezpečilo, že počas poruchy bude fungovať iba nadradené zariadenie. To si vyžaduje starostlivý výber vypínacích kriviek a nastavení oboch zariadení. Naša továreň v Zhejiang Galaxy Fuse Co., Ltd. poskytuje podrobné údaje vypínacej krivky pre všetky naše produkty DC Circuit Breaker, čo umožňuje návrhárom systémov dosiahnuť optimálnu selektivitu a koordináciu ochrany.

6. Ako vybrať správny jednosmerný istič pre vašu aplikáciu?

Výber správneho DC ističa pre konkrétnu aplikáciu je systematický proces, ktorý si vyžaduje jasné pochopenie elektrických charakteristík obvodu, dostupného poruchového prúdu a požadovanej úrovne ochrany. Nasledujúci výberový rámec je navrhnutý tak, aby previedol inžinierov a systémových integrátorov rozhodovacím procesom. Prvým krokom je určenie napätia a prúdu systému. Pre jednosmerné obvody je kritické napätie; DC istič musí byť dimenzovaný aspoň na maximálne systémové napätie. Súčasný rating je rovnako dôležitý; istič musí byť dimenzovaný na trvalý zaťažovací prúd s primeranou rezervou na preťaženie. Druhým krokom je určenie skratového prúdu obvodu. Ide o maximálny prúd, ktorý môže pretiecť v prípade poruchy. Jednosmerný istič musí mať vypínaciu schopnosť, ktorá je väčšia ako dostupný skratový prúd.

Tretím krokom je určenie požadovaných charakteristík jazdy. Vypínacia krivka musí byť zvolená tak, aby zodpovedala typu zaťaženia a aby sa zabezpečila správna koordinácia s inými ochrannými zariadeniami. Pre vysoko induktívne záťaže (ako sú motory) môže byť potrebná vypínacia krivka s nastavením vysokého magnetického vypínania, aby sa predišlo nepríjemnému vypínaniu počas nábehu. Pre odporové záťaže môže postačovať štandardná vypínacia krivka. Štvrtým krokom je určenie fyzického tvarového faktora a požiadaviek na montáž. Pre aplikácie s obmedzeným priestorom je dobrou voľbou kompaktný DC MCB. Pre aplikácie s vysokým prúdom je potrebný väčší DC MCCB. Posledným krokom je zvážiť podmienky prostredia, ako je teplota, vlhkosť a prítomnosť korozívnych plynov. Jednosmerný istič musí byť schopný spoľahlivo fungovať v špecifickom prostredí.

Nasledujúca tabuľka poskytuje návod na výber DC MCB a DC MCCB podľa typu aplikácie.

V spoločnosti Zhejiang Galaxy Fuse Co., Ltd. je náš technický tím k dispozícii, aby vám pomohol s výberovým procesom a zabezpečil, že si vyberiete ten správny DC istič pre vašu konkrétnu aplikáciu. Ponúkame celý rad produktov DC MCB a DC MCCB, certifikovaných podľa medzinárodných noriem a podporených naším záväzkom kvality a spoľahlivosti.

7. Často kladené otázky (FAQ)

Otázka 1: Môže byť DC MCB použitý v AC obvode?

Odpoveď: Vo všeobecnosti nie. Zatiaľ čo niektoré DC MCB môžu mať menovité napätie striedavého prúdu a mohli by fungovať v obvode striedavého prúdu, sú špeciálne navrhnuté pre aplikácie jednosmerného prúdu a nemusia poskytovať rovnakú úroveň výkonu alebo bezpečnosti v obvodoch striedavého prúdu. Obvody striedavého prúdu majú rôzne požiadavky na zhášanie oblúka a použitie DC MCB v obvode striedavého prúdu môže viesť k predčasnému zlyhaniu alebo nedostatočnej ochrane. Vždy používajte istič určený pre špecifický typ prúdu vo vašom obvode. Naša továreň v Zhejiang Galaxy Fuse Co., Ltd. odporúča používať iba zariadenia špeciálne určené pre daný typ obvodu.

Otázka 2: Ako teplota ovplyvňuje výkon jednosmerného ističa?

Odpoveď: Teplota výrazne ovplyvňuje výkon DC ističa. Mechanizmus tepelného vypínania DC MCB je kalibrovaný pri špecifickej teplote okolia (zvyčajne 40 °C). Pri vyšších teplotách bude bimetalový pásik bližšie k bodu vypnutia, čo môže spôsobiť nepríjemné vypínanie. Pri nižších teplotách bude pás potrebovať viac prúdu na vypnutie, čo môže znížiť ochranu. Faktory zníženia výkonu poskytuje výrobca na kompenzáciu teplotných zmien. Poskytujeme podrobné údaje o znížení výkonu pre všetky naše produkty DC Circuit Breaker.

Otázka 3: Aký je rozdiel medzi 2-pólovým a 4-pólovým DC MCB?

Odpoveď: 2-pólový DC MCB má dva póly, jeden pre kladné vedenie a jeden pre záporné vedenie. 4-pólový DC MCB má štyri póly, zvyčajne používané v 3-fázových DC systémoch alebo v systémoch, ktoré vyžadujú súčasné spínanie viacerých vedení. V solárnych aplikáciách sa 2-pólový DC MCB zvyčajne používa na ochranu reťazcov, zatiaľ čo 4-pólový DC MCB sa používa na ochranu zlučovacej skrinky, kde sú agregované viaceré reťazce.

Otázka 4: Aký je rozdiel medzi tepelno-magnetickou spúšťou a elektronickou spúšťou v DC MCCB?

Odpoveď: Tepelno-magnetická spúšť používa bimetalový pás na ochranu proti preťaženiu a solenoid na ochranu proti skratu. Je to jednoduché a spoľahlivé. Elektronická vypínacia jednotka využíva polovodičové snímače na meranie prúdu a poskytuje presnejšiu a flexibilnejšiu ochranu s nastaviteľnými nastaveniami, ako je vypínací prúd a časové oneskorenie. Elektronické spúšťacie jednotky sú zvyčajne drahšie, ale ponúkajú lepší výkon a selektivitu. Zhejiang Galaxy Fuse Co., Ltd. ponúka oba typy DC ističov, aby vyhovovali rôznym aplikáciám a rozpočtom.

Otázka 5: Môže sa DC MCCB použiť na spínanie záťaže alebo len na ochranu?

Odpoveď: DC MCCB je primárne určený na ochranu, ale môže sa použiť aj na spínanie záťaže. Nie je však určený na časté prepínanie. Pre aplikácie vyžadujúce časté spínanie by sa mal použiť jednosmerný spínač alebo stýkač. Ovládací mechanizmus DC MCCB je navrhnutý na príležitostné spínanie, nie na životnosť motorizovaného vypínača s vysokým cyklom. Odporúča sa používať DC MCCB len na ochranu a izoláciu a na spínanie záťaže použiť samostatné spínacie zariadenie.

8. Záver

Pochopenie rozdielu medzi DC MCB a DC MCCB je nevyhnutné pre navrhovanie bezpečných, spoľahlivých a nákladovo efektívnych DC napájacích systémov. Zatiaľ čo obe zariadenia plnia základnú funkciu ochrany obvodu, sú navrhnuté pre rôzne aplikácie s rôznymi menovitými prúdmi a napätím, prerušovacími kapacitami a fyzikálnymi vlastnosťami. DC MCB je kompaktné, nákladovo efektívne riešenie pre odbočovacie obvody a aplikácie s nízkym výkonom, zatiaľ čo DC MCCB je robustné, vysokovýkonné riešenie pre hlavné distribučné panely a aplikácie s vysokým výkonom. Výber medzi týmito dvoma závisí od špecifických požiadaviek okruhu a systému.

V Zhejiang Galaxy Fuse Co., Ltd. sme sa zaviazali poskytovať našim zákazníkom najkvalitnejšie produkty DC Circuit Breaker a odbornú technickú podporu. Či už navrhujete malý solárny FV systém alebo veľkú priemyselnú distribučnú sieť jednosmerného prúdu, máme to správne riešenie pre vaše potreby. Náš rad produktov DC MCB a DC MCCB je vyrobený podľa najvyšších štandardov, čo zaručuje bezpečnosť, spoľahlivosť a dlhú životnosť.

Kontaktujte Zhejiang Galaxy Fuse Co., Ltdza odborné rady pri výbere správneho jednosmerného ističa pre vašu aplikáciu.
