Prečo sú miniatúrne ističe 2P 125A nevyhnutné pre spoľahlivú elektrickú ochranu jednosmerného prúdu

Abstrakt:Keďže moderné fotovoltaické a komunikačné systémy čoraz viac závisia od spoľahlivej distribúcie jednosmerného prúdu, účinná ochrana obvodov sa stala nevyhnutnou.Galaxy FuseposkytujeMiniatúrne ističe 2P 125Anavrhnuté pre DC aplikácie vyžadujúce ochranu proti preťaženiu, ochranu proti skratu a bezpečnú izoláciu obvodu. Tieto ističe založené na platforme YRM9-125DC podporujú náročné nízkonapäťové DC systémy a zároveň ponúkajú inštaláciu na DIN lištu, vypínaciu kapacitu 10 kA a súlad s IEC 60947-2 a GB/T 14048.2.

Obsah

• Čo sú miniatúrne ističe 2P 125A?
• Ako fungujú miniatúrne ističe 2P 125A?
• Aké sú kľúčové vlastnosti?
• Aké sú technické špecifikácie?
• Kde sa bežne používajú?
• Ako by ste si mali vybrať správny DC istič?
• Čo by ste mali zvážiť počas inštalácie?
• Často kladené otázky
• Záver

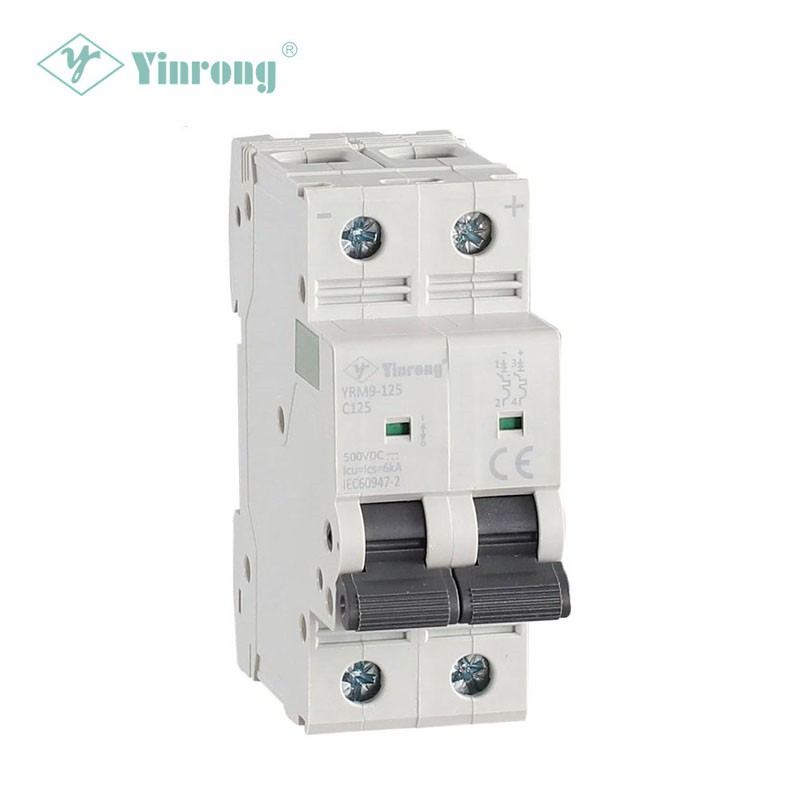

Čo sú miniatúrne ističe 2P 125A?

A Miniatúrny istič 2P 125Aje jednosmerné ochranné zariadenie navrhnuté tak, aby prerušilo abnormálne prúdové podmienky a v prípade potreby zabezpečilo izoláciu obvodu. Označenie „2P“ sa vzťahuje na dvojpólovú konfiguráciu, zatiaľ čo 125A označuje menovitý prúd konkrétneho modelu.

Na rozdiel od bežnej poistky, ktorá si normálne vyžaduje výmenu po prevádzke, môže byť istič resetovaný po príslušnom vyšetrení poruchy. Vďaka tomu je obzvlášť užitočný pre elektrické systémy, kde je dôležitá servisovateľnosť, efektívnosť údržby a rýchla obnova.

Podľa informácií o produkte poskytnutých spoločnosťou Galaxy Fuse je séria YRM9-125DC určená pre systémy jednosmerného prúdu, najmäkomunikačná infraštruktúra a fotovoltaické systémy. Produktový rad podporuje konfigurácie 1P, 2P, 3P a 4P s menovitými prúdmi od 80A do 125A a konfiguráciami jednosmerného napätia od 250VDC do 1000VDC v závislosti od počtu pólov.

Pre kupujúcich, ktorí porovnávajú možnosti ochrany, je dôležité pochopiť rozdiel medzi univerzálnym AC ističom a účelovo navrhnutým DC ističom, pretože prerušenie DC poruchy predstavuje rôzne elektrické problémy. Výber ističa špeciálne dimenzovaného pre jednosmerné napätie systému a poruchové stavy pomáha zlepšiť celkovú spoľahlivosť ochrany.

Ako fungujú miniatúrne ističe 2P 125A?

Primárnym účelom miniatúrneho ističa je odpojiť obvod, keď prúd prekročí prijateľné prevádzkové podmienky. V jednosmernej inštalácii musí byť istič vhodne navrhnutý a dimenzovaný pre systémové napätie a potenciálny poruchový prúd.

Princíp ochrany možno posudzovať prostredníctvom troch dôležitých funkcií:

• Ochrana proti preťaženiu:Istič zareaguje, keď prúd zostane dostatočne dlhý čas nad povolenou prevádzkovou úrovňou.
• Ochrana proti skratu:Rýchlo prerušuje podstatne vyššie poruchové prúdy, aby sa znížilo riziko poškodenia zariadenia.
• Izolácia:Okruh je možné odpojiť počas kontroly, servisu alebo údržby.

Technické informácie YRM9-125DC špecifikujú testovanie časového prúdu pri 1,05 In, 1,3 In, 8 In a 12 In. Pre uvedené skúšobné podmienky sú vyššie úrovne poruchového prúdu spojené s rýchlym vypínaním, čo podporuje funkciu ochrany ističa proti skratu.

Aké sú kľúčové vlastnosti miniatúrnych ističov 2P 125A?

Pri výbere miniatúrneho ističa jednosmerného prúdu pre priemyselné aplikácie alebo aplikácie s obnoviteľnou energiou by sa mal posúdiť elektrický výkon spolu s pohodlnosťou inštalácie a dlhodobou prevádzkyschopnosťou.

1. Dvojpólová ochrana

Konfigurácia 2P poskytuje praktické riešenie pre DC distribučné obvody, kde je potrebné prepnúť alebo izolovať dva póly. To môže zjednodušiť ochranu systému a údržbu.

2. Hodnotenie vysokého prúdu

Hodnotenie 125A robí túto triedu ističa vhodnou pre aplikácie s vyšším prúdom jednosmernej distribúcie, kde by menšie hodnoty MCB neposkytovali dostatočnú kapacitu. Rad YRM9-125DC pokrýva možnosti menovitého prúdu 80A–125A.

3. Možnosť jednosmerného napätia

Schopnosť jednosmerného napätia je kľúčovým faktorom pri nákupe zariadenia na ochranu obvodu. Špecifikácie produktu identifikujú konfigurácie od 250 V DC do 1 000 V DC podľa usporiadania pólov, vďaka čomu je rad použiteľný pre rad architektúr DC.

4. Vypínacia kapacita 10 kA

Informácie o produkte YRM9-125DC uvádzajú aVypínacia kapacita 10kA. Táto charakteristika je dôležitá pri hodnotení, či ochranné zariadenie môže bezpečne prerušiť potenciálny poruchový prúd v mieste určenom na inštaláciu.

5. Inštalácia na DIN lištu

Montáž na DIN lištu podporuje pohodlnú inštaláciu v elektrických rozvodných zostavách a ovládacích skriniach. Systémovým integrátorom a dodávateľom elektrickej energie môže tiež zjednodušiť výmenu a údržbu.

6. Súlad s medzinárodnými normami

Produktová dokumentácia identifikuje zhodu sIEC 60947-2aGB/T 14048.2. Kupujúci by si mali vždy pred obstarávaním overiť príslušnú dokumentáciu o certifikácii a teste pre presný model a zamýšľaný trh.

Aké sú technické špecifikácie?

Technické špecifikácie by mali byť východiskovým bodom pri určovaní, či je miniatúrny istič 2P 125A vhodný pre konkrétnu DC inštaláciu.

Vyššie uvedené špecifikácie vychádzajú z informácií o produkte publikovaných výrobcom. Pretože napäťová a prúdová kapacita môže závisieť od presnej konfigurácie pólov a podmienok inštalácie, inžinierske tímy by mali pred objednávkou potvrdiť konečný výber podľa najnovšej technickej dokumentácie.

Kde sa bežne používajú?

Kombinácia jednosmernej ochrany, vysokej prúdovej kapacity a kompaktnej inštalácie na DIN lištu robí tento typ ističa vhodným pre niekoľko elektrických aplikácií.

Solárne fotovoltaické systémy

Fotovoltaické inštalácie obsahujú viacero jednosmerných obvodov medzi solárnymi modulmi, zlučovacím zariadením, ovládačmi, batériami a invertormi. Správne zvolené ističe jednosmerného prúdu môžu poskytnúť ochranu a izoláciu na vhodných miestach distribučnej architektúry.

Komunikačné systémy

Telekomunikačná a komunikačná infraštruktúra sa často spolieha na distribúciu jednosmerného prúdu. Spoľahlivá ochrana obvodov pomáha oddeliť chybné vetvy a podporuje údržbu bez zbytočného vypínania neovplyvnených obvodov.

DC distribučné panely

Priemyselné riadiace systémy a DC rozvodné skrine môžu používať vhodne dimenzované miniatúrne ističe na ochranu jednotlivých odchádzajúcich obvodov pri zachovaní štruktúrovanej stratégie ochrany.

Skladovanie energie a súvisiace zariadenia na jednosmerný prúd

Ak si jednosmerný napájací systém vyžaduje ochranu vetvy s vyšším prúdom, môže byť súčasťou celkovej architektúry ochrany vhodne dimenzovaný istič. Aplikácie na ukladanie energie batérie však vyžadujú starostlivé vyhodnotenie poruchového prúdu, napätia, schopnosti prerušenia, koordinácie a príslušných noriem.

Ako by ste si mali vybrať správny DC istič?

Výber miniatúrneho ističa 2P 125A by nikdy nemal byť založený len na prúde. Spoľahlivý výberový proces zohľadňuje celé elektrické prostredie.

1. Potvrďte napätie systému.Menovité jednosmerné napätie ističa musí spĺňať alebo prekročiť skutočné systémové požiadavky.
2. Vypočítajte návrhový prúd.Vyberte menovitý prúd vhodný pre trvalé zaťaženie a príslušné požiadavky na elektrický dizajn.
3. Určite potenciálny skratový prúd.Vypínacia schopnosť musí byť vhodná pre úroveň poruchy v mieste inštalácie.
4. Skontrolujte konfiguráciu pólov.Potvrďte, či architektúra systému vyžaduje ochranu 1P, 2P, 3P alebo 4P.
5. Skontrolujte kompatibilitu vodičov.Veľkosť kábla, koncovky, spôsob pripojenia a podmienky inštalácie by mali byť kompatibilné s vybraným ističom.
6. Preskúmajte normy a certifikácie.Zabezpečte, aby produktová dokumentácia spĺňala predpisy a požiadavky zákazníkov platné pre cieľový trh.
7. Zvážte inštaláciu a údržbu.Montáž na DIN lištu a jasná identifikácia môžu zlepšiť organizáciu panelov a efektivitu služieb.

Pre obstarávacie tímy, ktoré hľadajú aČínsky výrobca alebo dodávateľTechnická dokumentácia by sa mala hodnotiť spolu s výrobnými kapacitami, procesmi kontroly kvality, certifikáciou, dodacou schopnosťou a popredajnou podporou.

Čo by ste mali zvážiť počas inštalácie?

Správna inštalácia je rovnako dôležitá ako výber správneho ističa. Kvalitné zariadenie na ochranu obvodu nedokáže kompenzovať nesprávne zapojenie, nedostatočné dimenzovanie vodičov alebo nevhodnú konštrukciu systému.

• Postupujte podľa schémy zapojenia výrobcu a pokynov na inštaláciu.
• Pred napájaním obvodu skontrolujte DC polaritu a identifikáciu svoriek.
• Použite vodiče a svorky vhodné pre menovitý prúd a prostredie inštalácie.
• Skontrolujte uťahovací moment podľa platnej technickej dokumentácie.
• Overte napätie ističa a vypínaciu schopnosť v porovnaní so skutočnými podmienkami systému.
• Pravidelne kontrolujte spoje, či nevykazujú známky prehriatia, uvoľnenia alebo mechanického poškodenia.
• Inštaláciu, testovanie, odstraňovanie problémov alebo údržbu by mal vykonávať iba kvalifikovaný elektrikár.

Publikované informácie YRM9-125DC tiež identifikujú maximálne káblové pripojenie 25 mm² a inštaláciu na DIN lištu, čo poskytuje dizajnérom panelov užitočné informácie pri plánovaní usporiadania krytu.

Často kladené otázky

Čo znamená 2P na miniatúrnom ističi 125A?

„2P“ znamená, že istič má dva póly. V systéme ochrany jednosmerného prúdu by sa presné usporiadanie spínania a izolácie malo určiť podľa elektrickej architektúry a platných predpisov.

Je 2P 125A MCB vhodný pre solárne FV systémy?

Môže byť použitý vo vhodných jednosmerných fotovoltaických aplikáciách, keď jeho menovité napätie, menovitý prúd, vypínacia kapacita, konfigurácia pólov a požiadavky na inštaláciu zodpovedajú dizajnu systému. YRM9-125DC je špeciálne určený pre solárne fotovoltaické a komunikačné aplikácie.

Aká je vypínacia schopnosť YRM9-125DC?

Zverejnené informácie o produkte špecifikujú aVypínacia kapacita 10kA. Skutočná vhodnosť sa musí ešte posúdiť vzhľadom na potenciálny skratový prúd v mieste inštalácie.

Aké normy spĺňa produkt?

Výrobca identifikujeIEC 60947-2aGB/T 14048.2ako platné normy pre produkt. Kupujúci by si mali vyžiadať aktuálnu dokumentáciu o zhode a certifikáciu pre svoje špecifické požiadavky na nákup.

Aká je mechanická životnosť?

Zverejnené špecifikácie uvádzajú mechanickú životnosť20 000 cyklov. Skutočná životnosť môže závisieť od prevádzkových podmienok, frekvencie spínania, podmienok prostredia a požiadaviek aplikácie.

Záver

Spoľahlivá ochrana jednosmerného obvodu vyžaduje viac než len výber ističa so správnym menovitým prúdom. VhodnéMiniatúrny istič 2P 125Aby mali kombinovať vhodnú schopnosť jednosmerného napätia, vypínaciu schopnosť, konfiguráciu pólov, kompatibilitu inštalácie a uznávané normy. Platforma YRM9-125DC od Galaxy Fuse je navrhnutá pre aplikácie vrátane fotovoltaických a komunikačných systémov s publikovanými špecifikáciami vrátane menovitého prúdu 80–125 A, vypínacej kapacity až 10 kA, inštalácie na DIN lištu a súladu s IEC 60947-2 a GB/T 14048.2.

Ak získavate spoľahlivú ochranu DC obvodu pre fotovoltaický projekt, komunikačný systém, distribučný panel alebo inú priemyselnú aplikáciu,kontaktujte násprediskutovať vaše napätie, prúd, konfiguráciu pólov, požiadavky na inštaláciu a špecifikácie projektu. Galaxy Fuse môže poskytnúť informácie o produkte a technickú podporu, ktorá vám pomôže identifikovať vhodné riešenie ochrany obvodu.
